超声波热能表

陕西中航立源机电科技有限公司

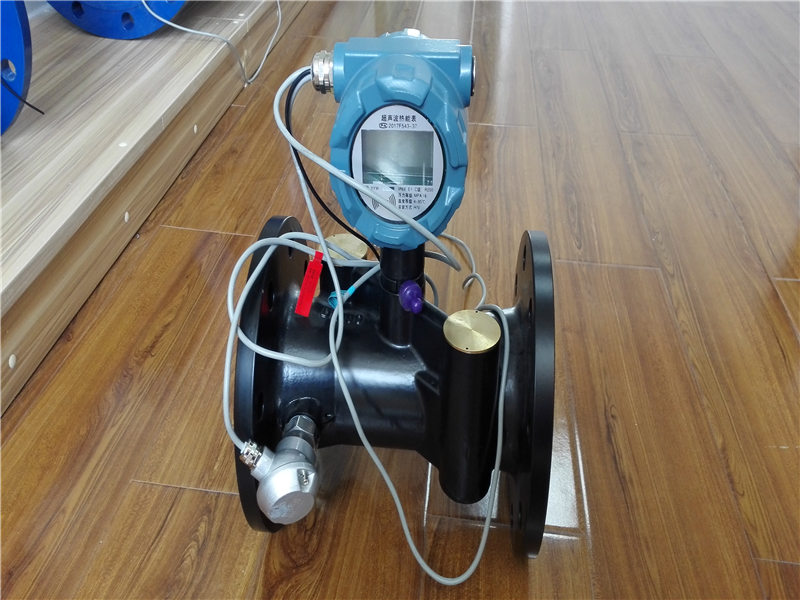

         超声波热量表通过超声波的方法测量流量及显示水流经热交换系统所释放或吸收热能量的仪表。它通过两种传感器测得的物理量——热载体的流量和进出口的温度，再经过密度和热焓值的补偿及积分计算，才能得到热量值。它是一种以微处理器和高精度传感器为基础的机电一体化产品。与建筑业过去已普遍使用的户用计量表——水表、电表、煤气表相比，有更复杂的设计和更高的技术含量。超声波热量表是一种包含机械、电子和信息技术的高科技产品，目前在许多领域获得了成功的应用。

      超声波速差法（时差法）原理：是依靠超声波信号在流体中传播的时间差，来测量流体流量。

当超声波速在流体中传播时，流体的流动将使超声波信号的传播速度发生传播的时间差。时间差的大小与流体的流速成正比关系。由此，便可测量流体流量。

1. 可在水平、垂直方向安装。

2. 温度测量精度高，使用寿命长。

3. 既可计量热量，又可计量冷量，也可冷热量同时计量。

4. 流量计发出与流量成正比的脉冲信号。

5. 一对温度传感器给出表示温度高低的模拟信号。

6. 利用积算公式算出热交换系统获得的热量。

1、安装必须在专业人员指导下进行

2、安装前确保热量表外观无损坏，温度传感器电缆无破损

3、确定安装管路与热量表标称直径一致

4、确定热量表安装两端的管线在同一轴线上（偏差不大于5mm）

5、确保热量表上标志的水流方向与实际一致。

优点：

1）综合使用成本低：无机械叶轮转动，不产生机械磨损，后期使用、维护成本低，

使用寿命远远长于机械式热量表；

2）计量可靠性好：穿过热量表前端过滤器的细小杂质，对超声波热量表精确计量不会造成影响；

3）计量纠纷少：超声波热量表使用时，不堵塞，不磨损，计量精确，利于供热计量工作的顺利进行；

4）维护方便：超声波热量表基本属于免维护产品。
