产品介绍
产品简介：

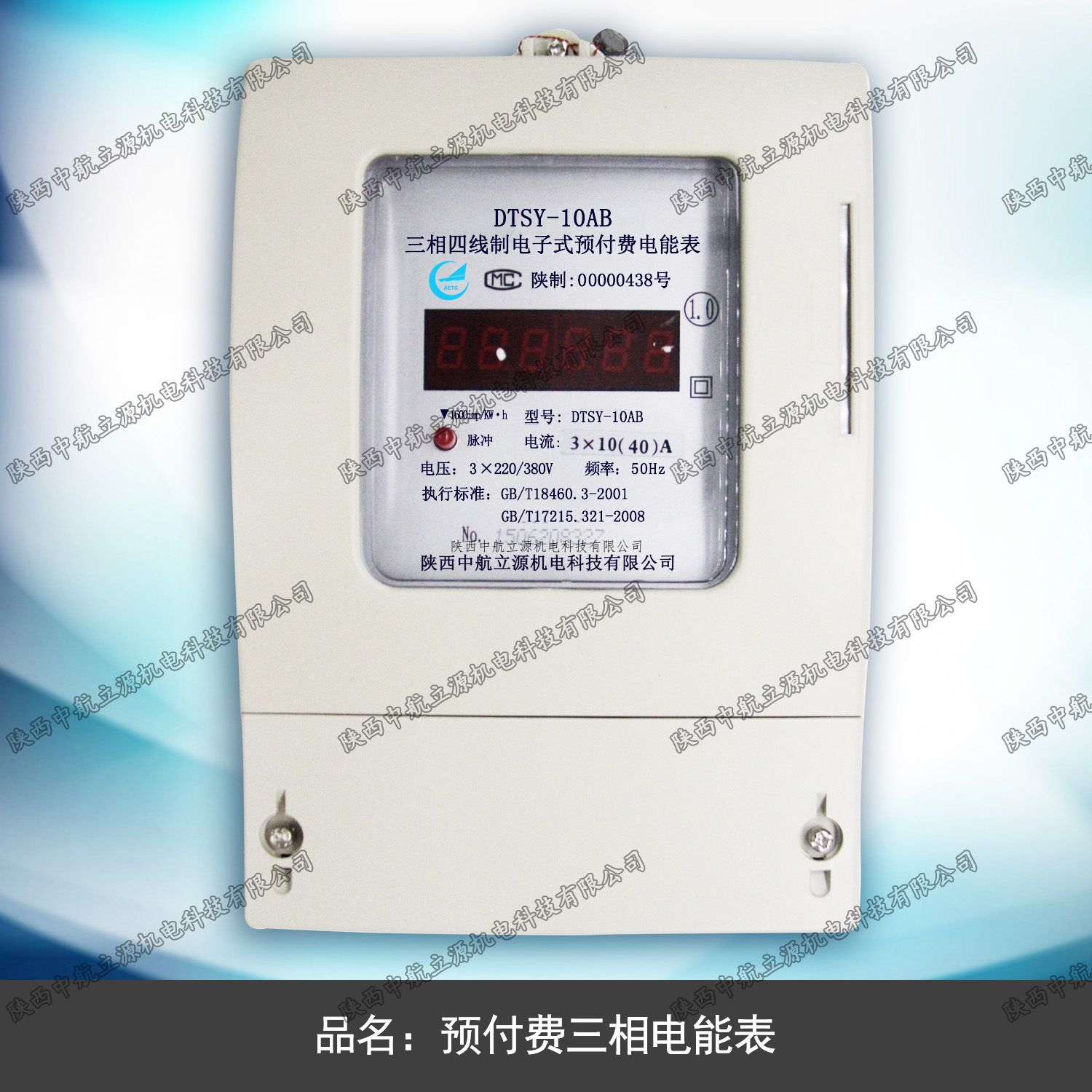

DTSY-10AB型三相电子式预付费电能表是我公司研制的新型预付费电能表。本表数据传输介采用射频卡技术，具有防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。数据显示部分采用符合国家标准的6位数码管显示。数据状态分别用3个LED指示，方便用户理解。具有预付费及多项智能化管理功能。
技术参数：
1、准确度等级：有功1.0级
2、参比电压：3×220V/380V
3、参比频率：50Hz

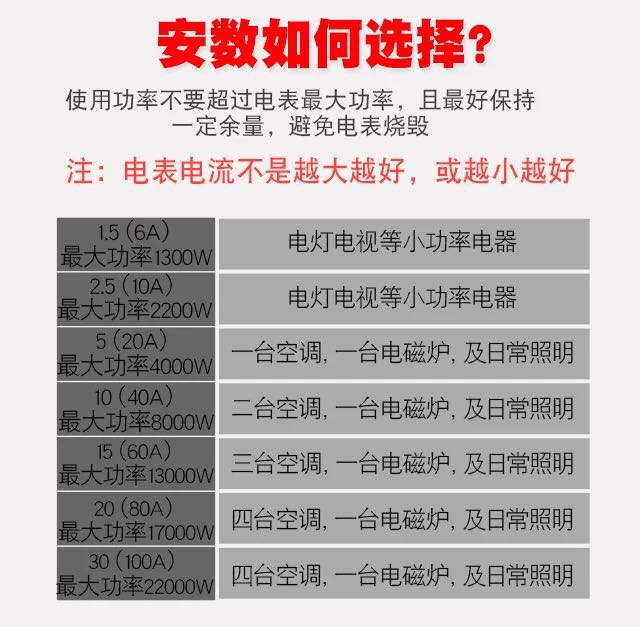

4、规格：10（40）A15（60）A20（80）A1.5（6）A
5、功耗：<2W，6VA
6、工作温度：一25℃一+60℃
7、工作湿度：<85％
8、储存和运输温度：一25℃一+70℃
9、储存和运输湿度：<85％

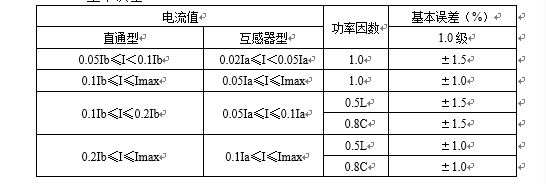

基本误差：
主要功能
1、精确计量有功电能，反向电能正向计量。
2、电能计量线性好、动态工作范围宽。
3、预付费功能：采用射频卡实现预付费，具备极高的安全性。

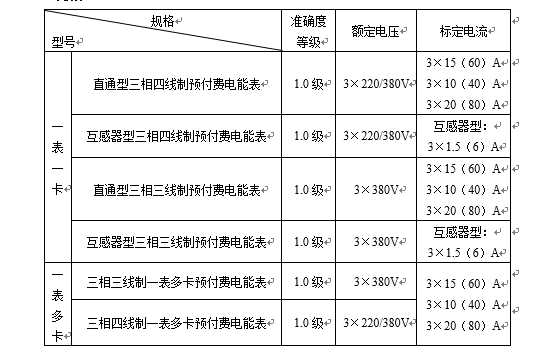

规格：

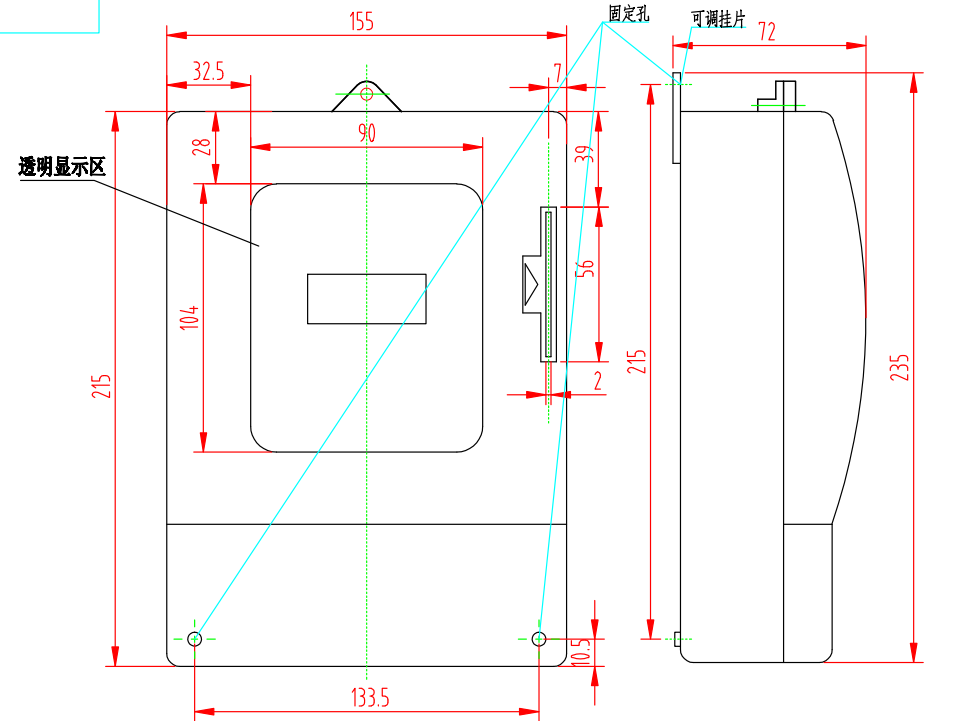

外形尺寸：长度：235 mm 宽度：155mm
厚度：72 mm 重量：约 1.7kg
主要结构和工作原理：

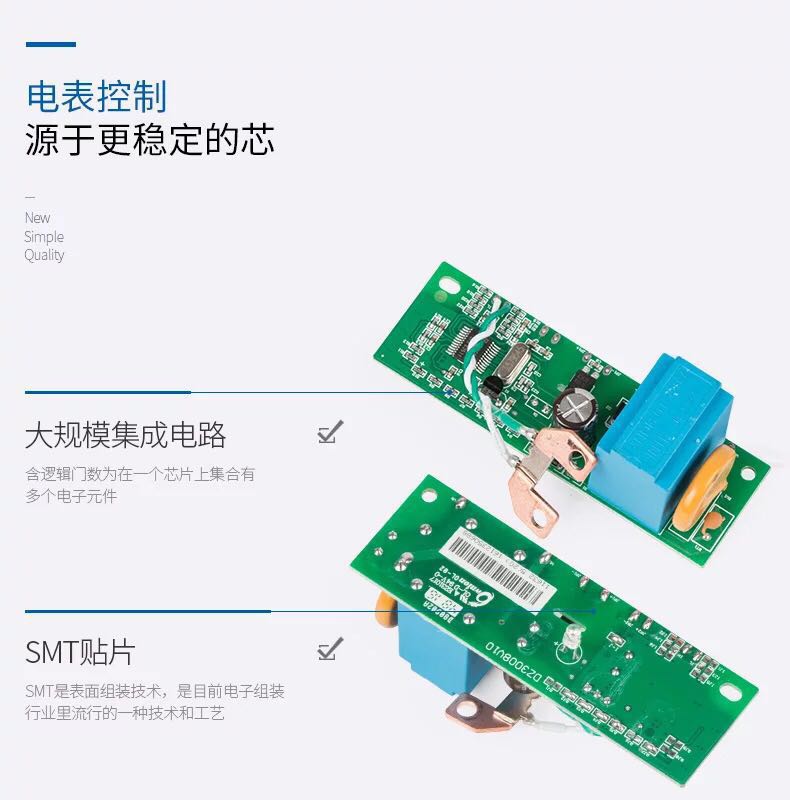

电能表的电子元器件都安装在PCB印制板上。上盖用螺钉固定，其中一只可加铅封，接线端钮盖用两个特殊螺钉固定，其上可加铅封。
电能表的工作原理：由两个主要的功能块完成，一是测量系统，二是专用电路处理系统。
测量系统是一块三相电子式电能表专用芯片，具体工作原理为：由分压器完成电压取样，由互感器完成电流取样，取样后的电压电流信号由四象限模拟乘法器转换成功率信号。
用户需在供电部门的售电营业处交款购电，所购电量在售电机上被写进用户电卡，由用户电卡传递给电能表。用户电卡加密的高安全性可保护用户可靠地用。当所购电量用完后，表内继电器将自动切断供电回路。
安装：

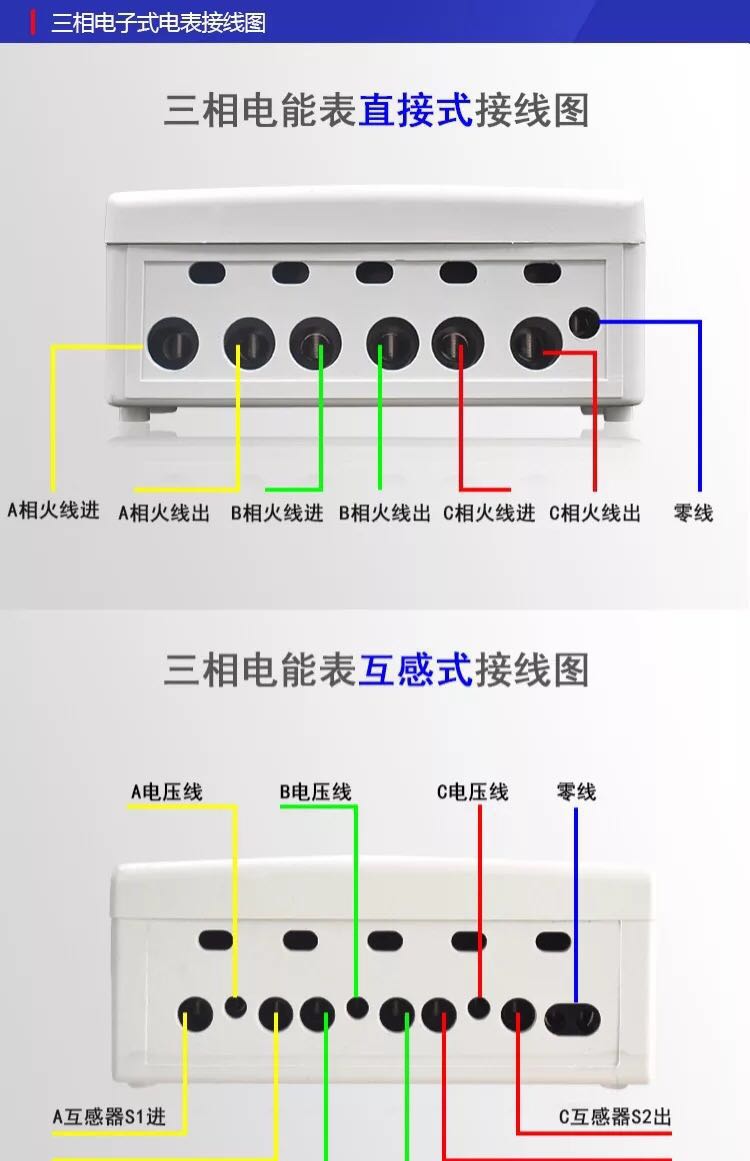

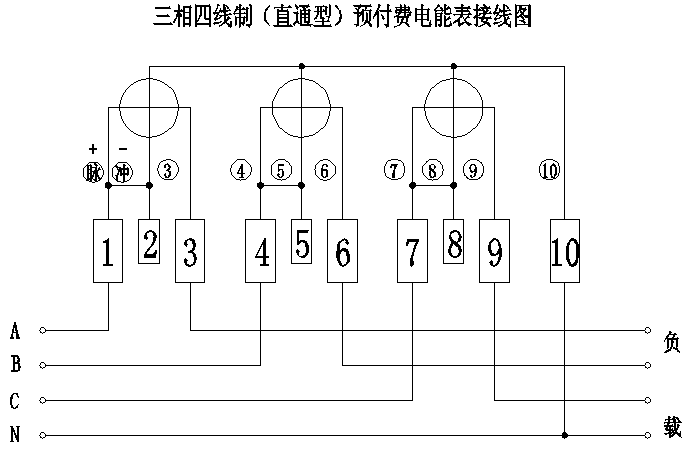

电能表在出厂前经检定合格，并加铅封，用户无须检定即可安装使用。6.2电能表底座上端有挂钩螺钉孔，可用M4挂钩螺钉固定，电能表下部有两个安装孔，可用M4×10或M4×12自攻螺钉固定在接线板上，安装表的底板应固定在坚固耐火的墙上，建议安装高度为1.8m左右，空气中无腐蚀性气体。电能表应按照接线图进行接线，建议用铜线或铜线接头接入，直通型电表（直接接入式电表）接线。
