产品简介：

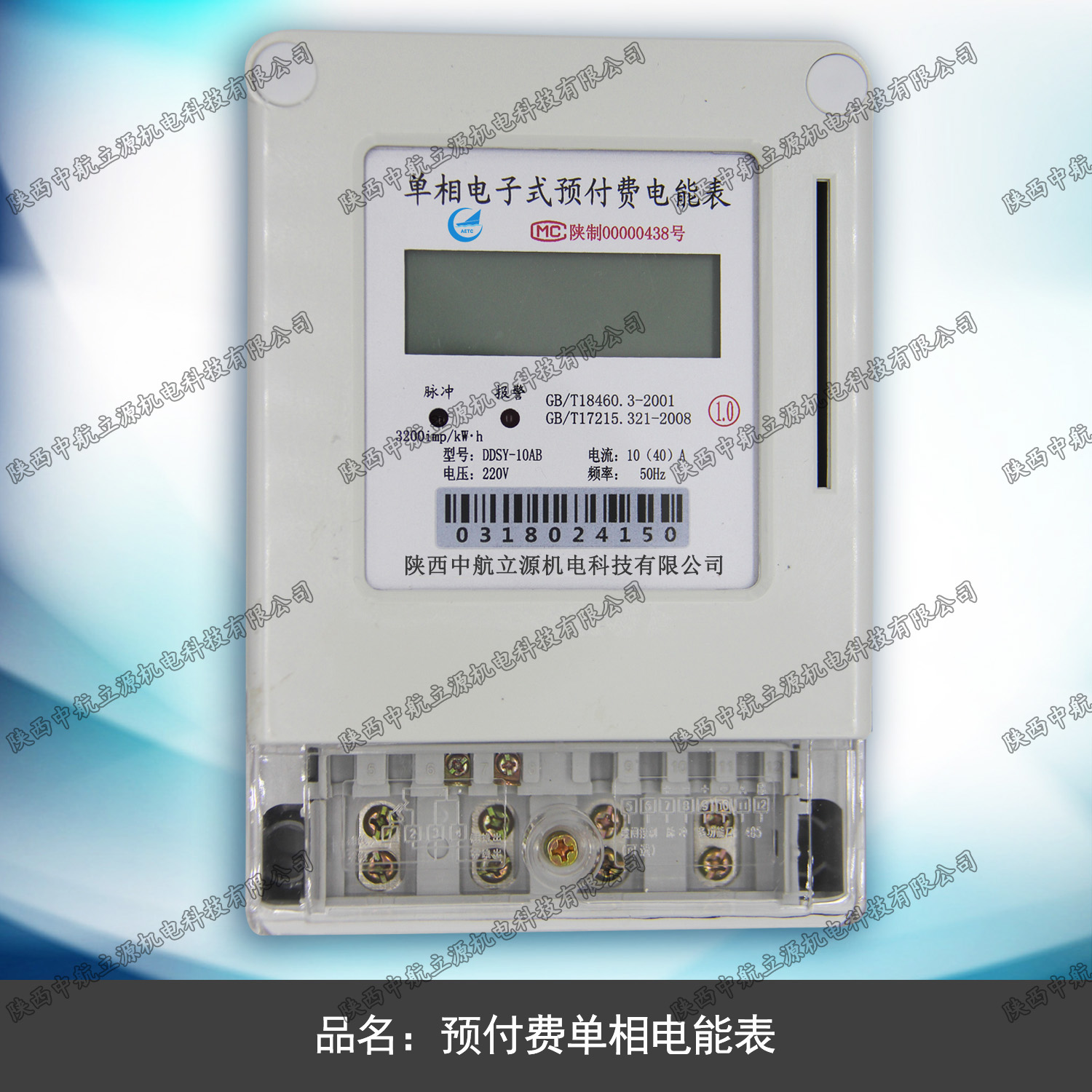

DDSY10A/B型单相电子式预付费电能表,是以全数字化、智能化的美国Ti公司电能计量专用芯片为核心，结合单片机智能处理技术的高性能计量仪表。具有完全数字化电能计量、智能化收费控制、防窃电管理、用户信息管理等多种功能。
规格及主要技术参数
1、技术指标
符合国标GB/T18460-2001标准；
额定电压：交流220V50Hz；

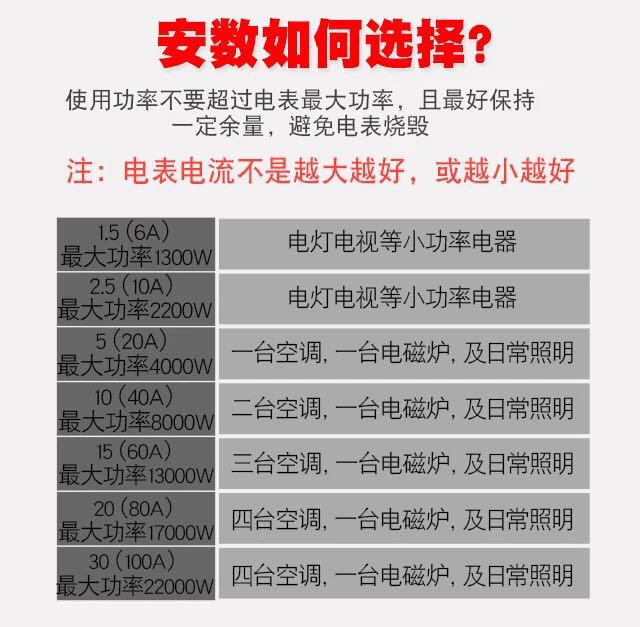

标定电流：5(20)A；10(40)A； 15(60)A ； 20(80)A；
脉冲常数：3200imp/kWh；1600 imp/kWh；800 imp/kWh；800 imp/kWh；
额定频率：50/60Hz；
精度等级：1.0；
整机功耗：< 0.8W；
启动电流：≤0.4%Ib；
防潜功能：无潜动；
数据保存：断电后数据保存时间≥10年；
工作寿命：>10年
重 量：约0.6Kg;
外形尺寸：168mm×111mm×62mm；规格：

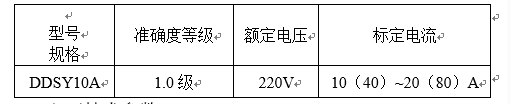

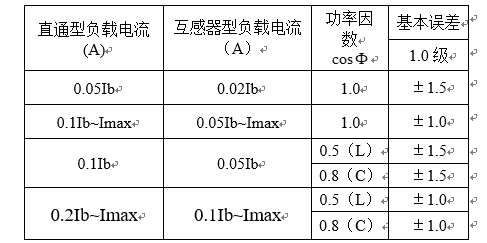

基本误差：
表的设置：智能电表安装后直接进行开户销售；可通过售电设置与修改电表的常显报警值、断电报警值及允许负荷电流。
用户携带电卡到供电部门指定的售电处购电后，将电卡插入电能表的卡座，当数码管显示“-good”后，便可拔出电卡。电卡要妥善保管，并保持远离磁场。如电卡丢失，应及时到售电营业部门补卡。

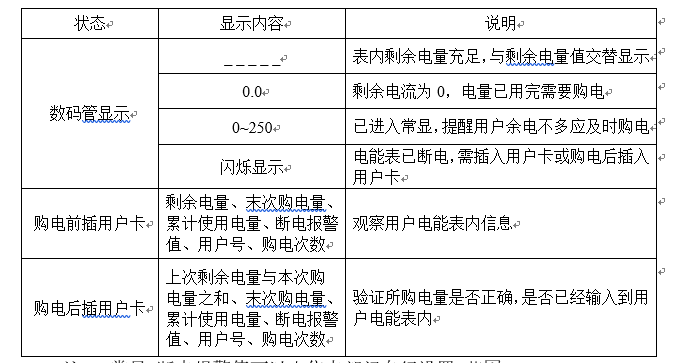

下面为5位数码管（LED）的几种显示状态。
外形及安装尺寸图：
电气参数：
正常工作电压：0.9~1.1额定电压。
极限工作电压：0.8~1.15额定电压。
电能表自身功耗小于0.8W和5VA。
继电器寿命可达10万次以上。
3.2.5 机械参数
长度 160mm 宽度 112mm
高度 59.5mm 重量 720g
主要结构和工作原理：

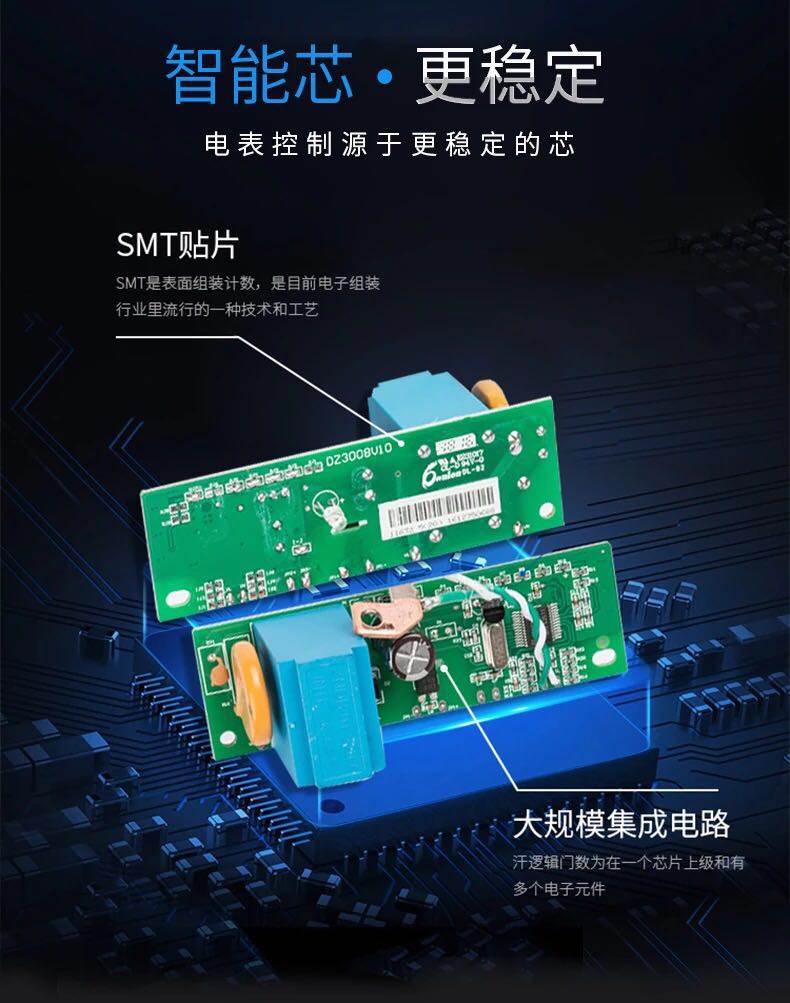

电能表的电子元器件都焊接在PCB印制板上，上盖用螺钉固定，并使用防尘塞封住，接线端钮盒盖用一特殊螺钉固定。

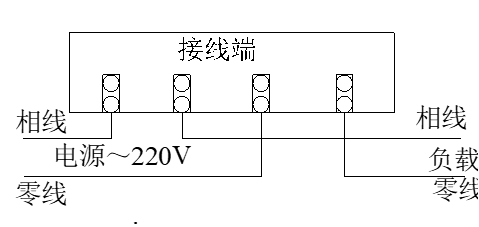

电能表的工作原理由测量系统和专用电路处理系统两个功能块完成。测量系统是一块单相电子式电能测量芯片，先将测量的功率进行V/F变换，然后将转换得到的脉冲信号送往专用电路。用户需在供电部门的售电营业处交款购电，所购电量在售电机上被写进用户电卡，由用户电卡传递给电能表。电卡加密的高安全性可以保证用户可靠地使用。当所购电量用完后，表内继电器将自动切断供电回路。单相智能电表接线示意图

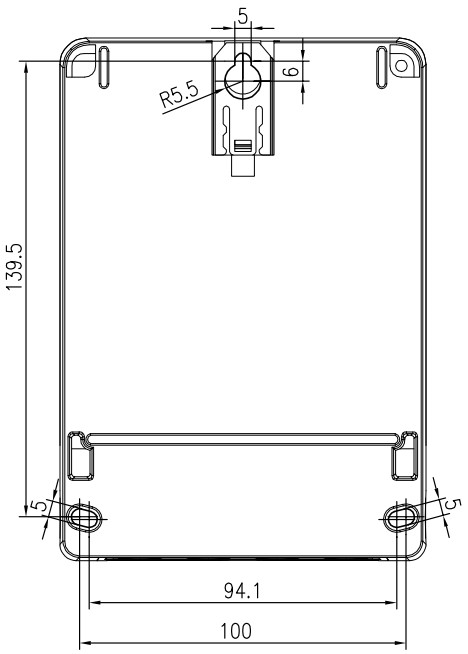

安装尺寸图：
主要功能
1、精确计量有功电能，反向电能正向计量。
2、电能计量线性好、动态工作范围宽。
3、预付费功能：采用CPU卡，具备极高的安全性。
4、载波通讯功能。
5、红外通讯功能，符合D645规约。
6、RS485通讯功能，符合DL/T645规约或用户要求的规约。
7、远程抄表功能。
8、显示功能，采用LCD液晶汉字显示器，LCD液晶显示器电能量显示位数为6位整数，2位小数；具有循环显示模式，每项循显内容在液晶屏上停留的时间（循显周期）为4秒；正常显示内容包括：累计电量、剩余电量，按钮激活后显示的内容：剩余电量、累计电量、购电次数、脉冲常数、表号、用户号。
9、断电后，数据可长期保存。
